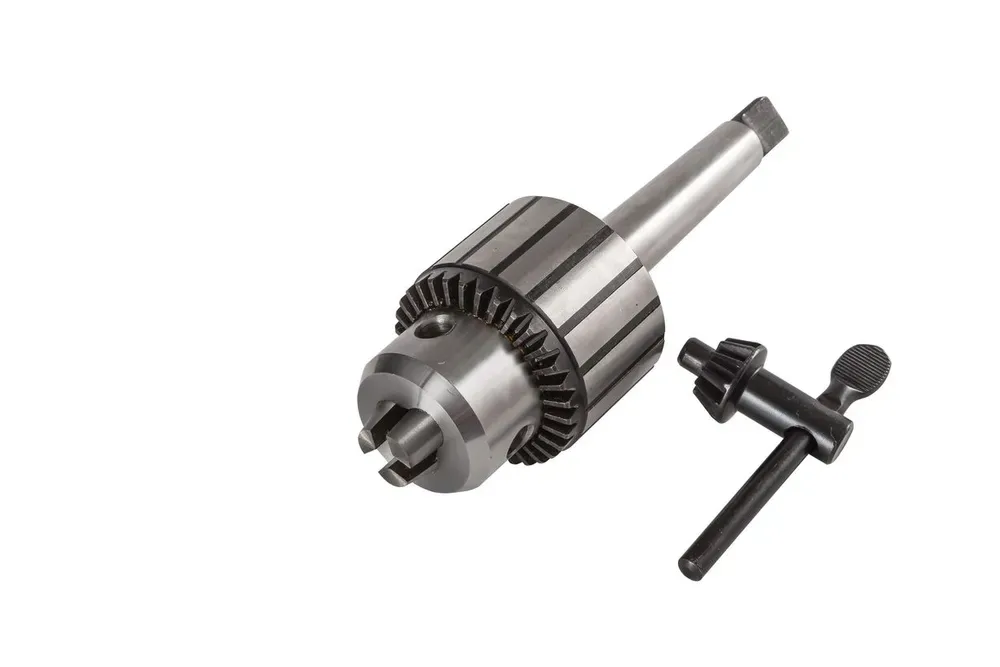

Сверлильный патрон под ключ с оправкой B16/MS2 (для тяжелых условий эксплуатации)

Применение: Рекомендуется для легких, средних и тяжелых переносных настольных или напольных станков.

1.Высокоточные резьбовые и конические крепления плотно прилегают к инструментам.

2.Втулка, отверстие для ключа и шпонка формируются путем закалки.

3.Губки специально разработаны для сверления с жесткими допусками.

4.Зубья втулки и отверстия для шпонок формуются методом холодного  прессования.

5.Сверхточность и долговечность.

Размеры патрона (фото 5):

Модель J21 13H

Диаметр зажима оснастки 1.0-13mm

Посадка B16

D (mm) 53

L1 (mm) 69 ± 0.5

L (mm) 87

Размеры оправки для сверлильного патрона с конусом Морзе (фото 6)

Модель MS2/B16

L (mm) 107

D (mm) 15.733
